Как самостоятельно установить и настроить антенну?

[vic]

После того как вы приобрели пакет услуги П+(тюнер и карточку) естественно возникает вопрос:а как теперь установить и настроить антенну?Естественно начинаем искать фирму,которая может это сделать..
Пример,такой фирмы и стимости подключения:
[Только зарегистрированные пользователи могут видеть ссылки. Регистрация!]
Не всем конечно может понравится цена такой установки антенны на один спутник 781,92 грн..тогда думаем как самостоятельно установить и настроить..
Что для этого вам будет нужно?
Во первых иметь электродрель и сверла для того,чтоб просверлить три отверстия в стене под дюбеля,на которых будет крепится тренога или опора антенны..и возможно свёрла для сверления отверстия под кабель для ввода его в квартиру..тут вначале вам нужно определится как вы будете заводить кабель..не всегда ж логично сверлить раму окна,особенно если оно в евроисполнении..всё необходимое можна приобрести в хазяйственном магазине или на рынке..
Во вторых нужно определится,где у вас южная сторона(попроще говоря где в обед заглядывает вам в окно солнышко) и мысленно представить всю ваши подальшие действия,тоесть продумать как и что вы будете делать,так сказать план..
Думаю что набор ключей и отвёрток должны быть в хозяйстве,и тем более нож..

Не думаю,что у вас получится хуже,чем на рисунке...

Теперь,что вам нужно будет докупить ещё..
-Естественно,что саму антенну..можна взять МАВО 0,85м или харьковскую аналогичного размера..
-Конвертор под круговую поляризацию,как говорят в народе "под НТВ+"

-Кабель,наверное для себя родного стоит купить не самый дешёвый,а хотя б более менее подороже..финмакрк 690,Cavel приблизительно прикинув нужный вам метраж..с запасом небольшим.
-дюбеля

-тренога или опора настенная..
-Два F-коннектора ..

Это всё можна купить на радиорынке и немного дешевле..

В принципе это всё..
Далее процесс установки и настройки антенны на спутник...в принципе можна настроить и самим тюнером П+..он довольно чувствительный к изменению сигнала и не виснет при отсутствии сигнала!!..выставив частоту транспондера П+ [Только зарегистрированные пользователи могут видеть ссылки. Регистрация!]
11727 MHz(гетеродин 10750 см.ниже картинку!!) , войдя в меню Ручная настройка следя за индикатором сигнала,до появления максимального уровня сигнала и качества(нижняя шкала) ..весь процесс вы можете отслеживать на телевизоре,лучше конечно не на плазме или лсд,а на небольшом кухонном телевизоре,расположив его поближе к месту установки и настройки антенны..в конце настройки по максимуму сигнала зажимаете намертво болты крепления антенны и конвертора следя строго за уровнем сигнала,что не упал при закручивании гаек!!..при укладке кабеля,чтоб не висело ничего можна воспользоваться клипсами или дополнительно продумать как закрепить,спрятать кабель..

.. вот такая технология установки и настройки антенны в общих чертах..более детально будем рассматривать по мере возникновения вопросов..
Кроме того на нашем форуме есть немало тем в разделе [Только зарегистрированные пользователи могут видеть ссылки. Регистрация!] где можна найти очень много популярной информации!!

Просто не надо боятся неведомых трудностей...главное,чтоб у вас было желание и умение пользоваться инструментами..дрель,отвёртка,гаечный ключ..
И я думаю,что у вас получится лучше,чем на приведенных картинках..

[vic]

Установка кронштейна.(пример)

Сообщение от Geopard

если конечно антенна не 2 метра радиусом.. то цепляется это все на кронштейн не "крючок". а тринога сварная из труб. чем толще труба тем она тяжелее и долговечнее

вылазиться с окна с дрелью-трещеткой (в дреле сверло равное диаметру анкерного болта) с окна приставляется триногу к стене цепляешся хвостом за баттерею (чтоб не выпасть), и делаешь отметины сквозь дыры в триноги в стене..потом убираешь триногу там остаются "отметки" и сверлишь/буришь их на глубину равное длинне анкерного болта...

накручиваешь анкерный болт дома на триногу (чтоб не накручивать за окном) в каждую дырочку и вылазишь уже с окна с довольным лицом и с триногой и накрученными на нее анкерными болтами.. вставляешь триногу вместе с анкерными болтами в отверстия и бацаешь по ним молотком..потом одной рукой держишь триногу (шоб не отвалилась на голову кому нибудь) а второй рукой лезешь в дом..и начупываешь там ключ на 13 (если у тя 10 анкера) и затягиваешь..

вырывается эта конструкция тока вместе со стеной..если материал стены кирпич или бетон..если пустотелый шлакоблок то там варианты

материалы

анкерный болт на 10х100 - 3шт
тринога с отверстиями в ногах радиусом не более 11 мм
дрель трещетка с сверлом по бетону на 10 мм
молоток
ключ гаечный на 13 мм

ну и завещание, (упаси Бог! на всякий случай)

а вот путем просверливания стены насквозь буром на 10-12 ммм вы решите проблему заводки кабеля в квартиру (что не курочить пластиковые окна например)


и еще совет

цепляйте кронштейн с той стороны чтоб вы могли дотянутся до головок хотя-бы при повороте..ведь вам предстоит самое интересное впереди - настройка

[Только зарегистрированные пользователи могут видеть ссылки. Регистрация!]
Как установить и настроить спутниковую антенну самостоятельно.
[Только зарегистрированные пользователи могут видеть ссылки. Регистрация!]









Очень важный момент настройки самого тюнера..если вы используете куруговой конвертор ,как мы тут уже его назвали "под нтв+" в меню тюнера нужно установить его гетеродин 10750 как показано на рисунке:

[vic]

Заключительный этап..это подключение тюнера П+ непосредственно с вашему телевизору..
В комплект входят следующие шнуры..

Естественно у кого теливизор плазма или лсд -лучше подключить шнуром hdmi..другие пользователи могут подключится и по скарту и через "колокольчики"..в любом случае каналы высокой чёткости будут показывать..вот качество будет видно только на плазмах или лсд.


В самом тюнере после настройки всех каналов пакета есть возможность(очень простая и удобная) сортировки каналов..редактирования..на своё усмотрения..



Какие ещё варианты есть установок антенны?Чтоб смотреть не только П+..а и ещё..

Естественно тюнер ваш имеет возможность принимать все фта каналы с разных спутников..и самое важное для вас естественно будут два момента:
-как можно больше каналов формата высокой чёткости(грех не смотреть,если есть такая возможность!!).В таком случае смотрим список открытых и доступных каналов (без абонплаты!!) других стран [Только зарегистрированные пользователи могут видеть ссылки. Регистрация!]
[Только зарегистрированные пользователи могут видеть ссылки. Регистрация!]

HD 5 promo Eutelsat W3A 7 E 10880 V 17360 3/4 FTA W3A
Europe B
Luxe TV HD UK E.Bird 9 9 E 11804 V 27500 3/4 FTA E.Bird-9
MelodyZen TV HD E.Bird 9 9 E 11958 V 27500 3/4 FTA E.Bird-9

Astra HDTV promo
Anixe HD Astra 1H 19.2 E 11915 H 27500 9/10 MPEG-4/HD 1H

HD 5 promo Astra 1E 23.5 E 10758 V 22000 7/8 FTA 1E
V FSS

Hockey test card Astra 1E 23.5 E 10842 V 13333 3/4 FTA
MPEG-2/HD 1E
V FSS

Astra HD promo Astra 1E 23.5 E 11817 V 13333 3/4 FTA 1E
V BSS
Luxe TV
HD Visio TV
MelodyZen TV HD Badr-4 26 E 11958 H 27500 3/4 FTA Badr-4
BBC HD Astra 2D 28.2 E 10847 V 22000 5/6 FTA 2D

Luxe TV HD Eurobird 1 28.5 E 12643 H 27500 2/3 FTA E.Bird-1
Fixed
Film Plus HD test
Astra HDTV promo Hellas Sat 2 39 E 12577 H 10000 7/8 FTA
MPEG-4/HD F1
Luxe TV HD
Luxe TV HD UK Hellas Sat 2 39 E 12718 H 7720 3/4 FTA
MPEG-4/HD F1
HD Media promo Intelsat 904 60 E 11042 V 7441 7/8 FTA 904
Spot-1
Wide
National Geographic Channel HD UK A.Bird 1 12.5 W 11185 V 13657 2/3 FTA A.Bird-1

Причём список может менятся или дополнятся..

Можна смотреть также и все открытые каналы мпег2 формата..а также не хдтв каналы ,а просто формата мпег4:к примеру 40 град (русский пакет)..

[Только зарегистрированные пользователи могут видеть ссылки. Регистрация!]
Dom Kino
Vremya
Telenyanya
Muzyka
5 Kanal (+3h)
Telekanal Rossiya
Perviy kanal
TV Centr Ural
Vesti
Telecafй (Russia)
7 TV
Radio Rossii
Radio Unost

Perviy kanal (0h)
Telekanal Rossiya (0h)
Kultura Telekanal
STS (0h)
TNT (0h)
Muz TV
TNV Tatarstan
Telekanal Domashniy (0h)
TV Centr
Telekanal Sport
5 Kanal (0h)
Radio Mayak
Radio Rossii
Radio Kultura
Love Radio

И тут же на 39 град пакет Укркосмос..

[Только зарегистрированные пользователи могут видеть ссылки. Регистрация!]

NTN BISS
Pershiy Diloviy (Ukraine)
Kultura
KDRTRK
UTR k
TV Vita
Maxxi TV
REN TV (0h)
Dnipropetrovskiy Derjavniy
PTV (UK)
Moon Sat TV (17.30-19.30 UTC)
Shopping TV (Ukraine)
Menu TV
Roj TV
Rosa TV tests

а также есть и украинский пакет в формате дбв с2 (мпег4 грубо говоря)


Но думаю,что этот вариант..много и всё ..подходит для более опытных пользователей..начинающий может просто сразу набить себе шишки..

Более надёжный и проверенный вариант -это добавить в комплекс ваш "старый" тюнер или докупить при желании новый "хакерский" тюнер естественно тоже уже двб с2 формата...в таком случае появится возможность смотреть каналы высокого качества используя кардшаринг и эмулятор.

К примеру только с позиции 36 град у вас бы по идее были б(у меня так) следующие каналы:

[Только зарегистрированные пользователи могут видеть ссылки. Регистрация!]
Спорт 1
Спорт 2
Спорт 3
Спорт 4
Спорт HD
HD-2 Музыка&Мода
Планета Спорт
NASN
Евроспорт
Евроспорт 2
AC Milan
Chelsea TV
7 ТВ
УТ-1
1+1
ICTV
Новый
СТБ
ТРК Украина
5 канал
ТРК Киев
1+1 кино
Сити
24 новости
CNN
Euronews
РБК
RTVI
ТВi
Animal Planet
National Geographic
Travel
Discovery
MGM
Hallmark
TCM
Fox Crime
Fox Life
Teleclub Cinema
ТВ3 Россия
TV XXI
Канал телесeриалов
ЧП ИНФО
Первый автомобильный
Nickelodeon
Cartoon Network
Детский мир
БизТВ
Бридж ТВ
M1
М2
Smash TV
RUTV
A-One
Шансон
World Fashion
O2
Gameplay
Охота и Рыбалка
Hustler
XXL
(тут я написал и каналы ,которые вскоре будут на П+,)
Счас посмотрим что есть на НТВ+..

NTV Plus Infokanal
Domashnij Telekanal (0h)
NTV Plus Infokanal
KinoHit
TV 5 Monde Europe
Eurosport 2
Bloomberg TV UK
World Fashion Channel Russia
Nickelodeon CIS
NTV Mir
Nashe Novoe Kino
BBC World News
Russia Today
Detski Mir (07-20)
TeleKlub
HD Kino
HD Sport
HD Life
HD test
RTR Planeta Ukraine
Park Razvlecheniy
Sovershenno Sekretno
CCTV 4
CCTV 9
NTN
ICTV
5 Kanal Ukraine
Megasport
Perviy kanal Ukraine
Vremya
NTV Plus Sport
NTV Plus Futbol
NTV Plus Premiera
NTV Plus Kinoklub
Nashe kino (NTV+)
Perviy kanal
NTV Plus Infokanal
REN TV
Kto est kto?
Blue Hustler Europe (22-04)
NTV Plus Infokanal
Domashnij Telekanal (0h)
NTV Plus Infokanal
365 dney TV
Bulvar TV
Komediya TV
Indiya TV
Russkaya Noch
La-minor
Mnogoseriynoe TV
Interesnoe TV
Kuhnya TV
Boets
Auto Plus
Zakon TV
NTV
TNT
MTV Russia
Telekanal Rossiya (0h)
Kultura Telekanal (0h)
STS Moskva
Vesti
Spas
Zvezda TV
Kino soyuz
24 Dok
NTV Sport On-line
Erudite
Dom Kino
Muzyka
5 Kanal (0)
VH1 Rossiya
Mir
Perviy Meteo
3 Channel
TV Centr Moskva
Rusiya Al-Yaum
Bibigon
RBC TV
TV Sale
NTV Plus Tennis
NBA TV
NTV Plus Sport Klassika
NTV Plus Nash Futbol
NTV Plus Sport Soyuz
Russkij Extreme
Muz TV
Telekanal Sport
NST -
Nostalgia
Discovery Channel Russia
Hallmark Channel Russia & Middle East
Animal Planet Europe
Jetix Central & Eastern Europe
Discovery Travel & Living Europe
Eurosport Russia
Music Box TV
Mezzo
Zone Romantica Pan Europe
EuroNews
VH-1 Classic
CNN International
Cartoon Network UK (06-21 CET)
TCM Europe (21-06 CET)
Discovery World
Discovery Science
MGM International
MTV Dance
Zone Reality Europe
MCM Top
Extreme Sports Channel
National Geographic Channel Wild
TDK
Jetix Play
National Geographic Channel Russia

где двоится каналы-значит чего то добавять нового..


Счас ещё добавлю каналы Триколора..

Telenyanya
Dom Kino
Komediya TV
365 dnei TV
AutoPlus
Telenyanya
Raketa TV
Veseloe TV
Kanal Teleputeshestviya
Russkaya Noch
Russkaya Noch
Tricolor TV info card
Perviy kanal (0h)
Telekanal Rossiya (0h)
NTV (0h)
Kultura Telekanal (0h)
TNT (0h)
Sport
Vesti
5 Kanal (0h)
DTV (0h)
REN TV (0h)
Telekanal Zvezda
TV Centr
Muz TV
Indiya TV
Kinopokaz -
Zoo TV
Telekanal Domashniy (0h) -
STS (0h)
Boets

[tarik.sat]

vic какой диаметр аннтены используеш для приема пакетов с 40гр ?

[vic]

tarik.sat, 1.20м и более в западном регионе..причём и сама тема 40 град скользкая..в любой момент могут уйти в росскрипт..потому и тему затеял..как самому..

Сообщение от drserg75

Не знаю как у вас, а я за две недели подключил четверых,
сообщаю всем что продажа только с инсталяцией, независимо от того есть у них тарелка на 36 или нет, Ставлю всем, 1,15 на 40 по фокусу и 36 на мультифиде

ФОП Дремлюга С.В., г. Запорожье
ул. Жуковского 36 (бывший 2-й хлебозавод, р-н продуктового рынка Анголенко)
drserg75@mail.ru
061-2705411, 061-2705384

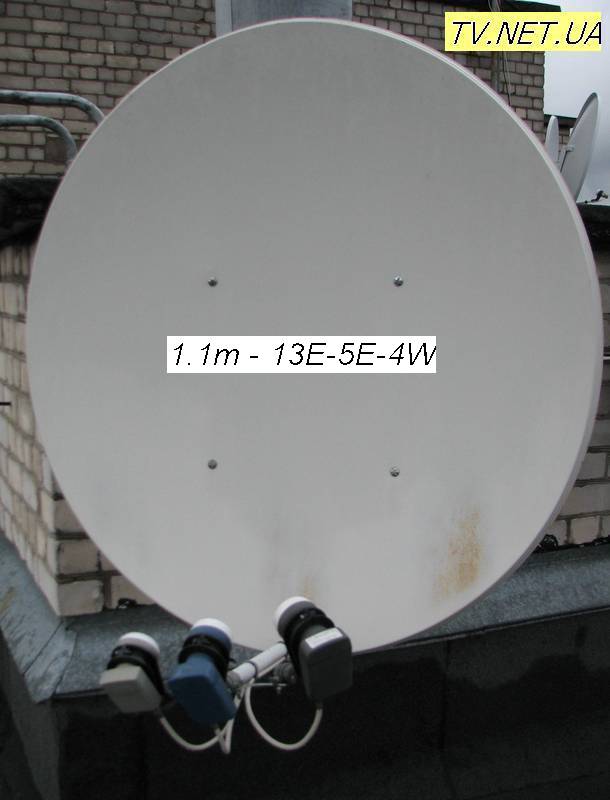

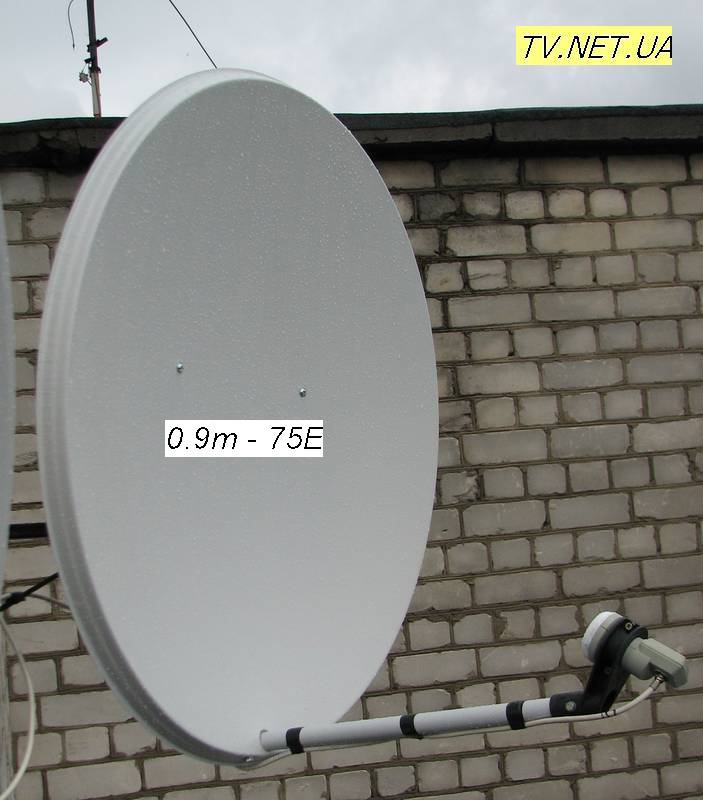

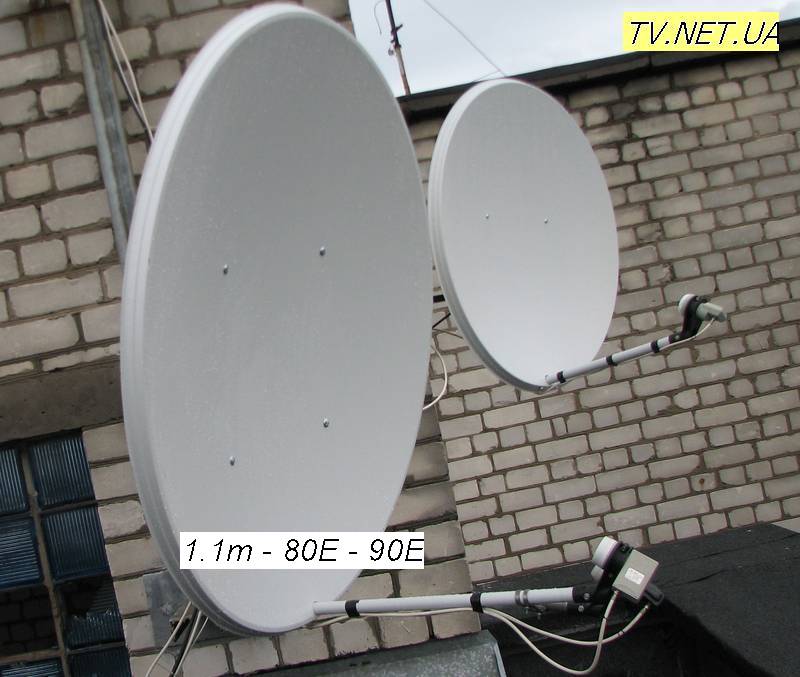

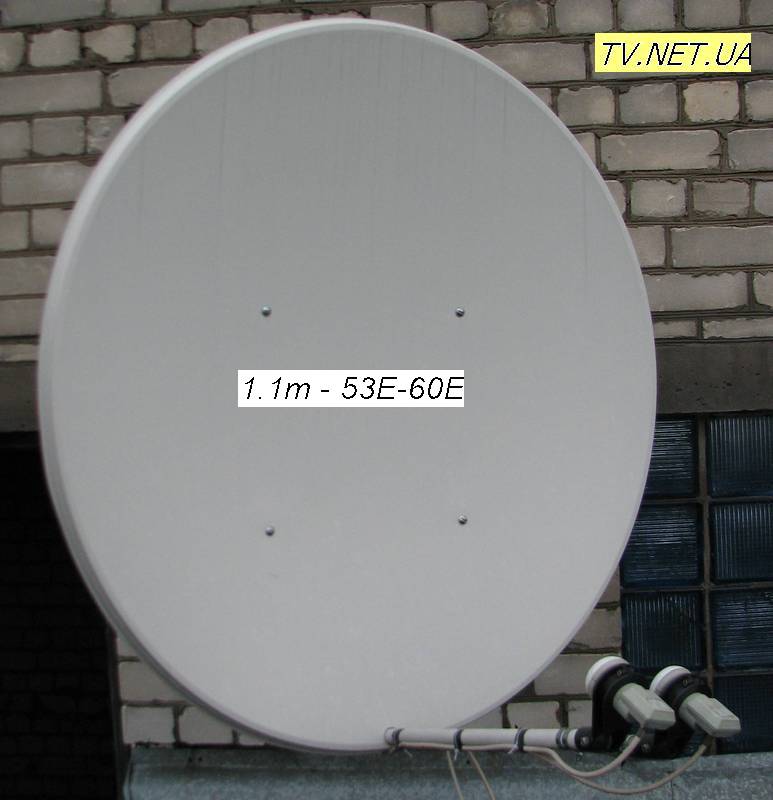

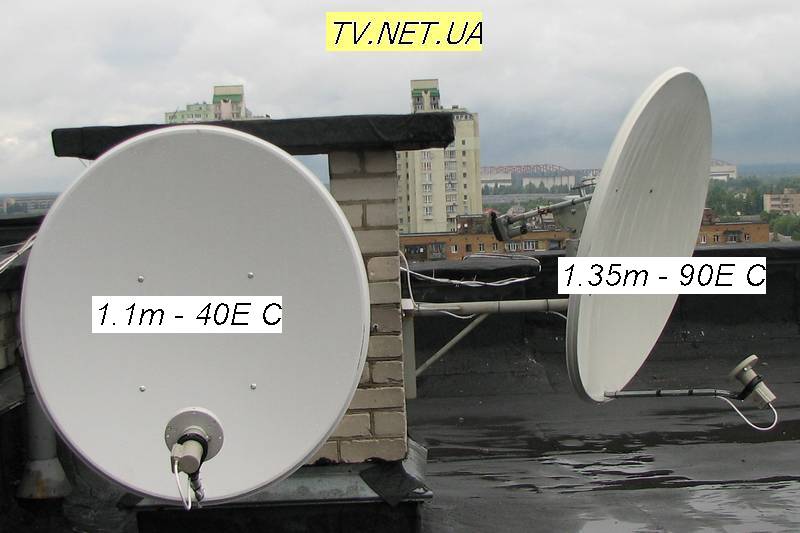

Ещё интересные фото установленных антенн:

Сообщение от www.tv.net.ua

Список каналов со всех спутникв --открытых можна смотреть
[Только зарегистрированные пользователи могут видеть ссылки. Регистрация!]

[vic]

Вниманию установщиков! Приводим параметры настройки транспондеров в ресивере <Поверхность плюс>
R=v L=h

Транспондер
11727 MHz
Circular Left
27500 Msym/sec
FEC: 3/4
Mpeg2
DVB-S
QPSK

Транспондер
12207 MHz
Circular Right
27500 Msym/sec
FEC: 3/4
Mpeg2
DVB-S
QPSK

Транспондер
12360 MHz
Circular Right
27500 Msym/sec
FEC: 3/4
Mpeg2
DVB-S
QPSK

Транспондер
12111 MHz
Circular Left
27500 Msym/sec
FEC: 3/4
Mpeg4
DVB-S2
8PSK
Pilot: Вкл.

Пример для 12111


[Только зарегистрированные пользователи могут видеть ссылки. Регистрация!]

[DIDONE]

Както давно повесил на 36градус несколько 0,6. Больше таких глупостей не делаю и другим не советую,вешайте минимум 0,8. Лучше 0,9. А сейчас харьковские 0,95 вообще чудо,строятся и центром и мультифидом офигительно. Все хвалят. В Донецке 40 градус прямым на 0,9 не рвет но запас минимальный.Главное предупреждать клиента что 40 ненадолго.

[vic]

По самому тюнеру читаем [Только зарегистрированные пользователи могут видеть ссылки. Регистрация!]

О DVB-S2..

Стандарт DVB-S2, разработанный в 2003 г., является спецификацией второго после DVB-S поколения стандарта спутникового вещания. Он объединил в себе преимущества последних достижений в области канального кодирования (коды LDPC) и множества типов модуляции (QPSK, 8PSK, 16APSK, 32APSK). Система DVB-S2 удовлетворяет требованиям различных спутниковых вещательных приложений:

* ТВ-вещание стандартного (SDTV) и высокого разрешения (HDTV);
* интерактивные услуги - доступ в Интернет, приложения клиента;
* профессиональные приложения (распространение цифрового ТВ и репортажные услуги, доставка ТВ-программ до наземных передатчиков);
* распространение контента.
Для достижения высоких показателей пришлось пойти на усложнение стандарта, что обеспечило рост емкости в сравнении с DVB-S, измеряемой величиной примерно в 30%. DVB-S2 чрезвычайно гибок, он работоспособен при любых параметрах ныне действующих транспондеров, предоставляя большой выбор по спектральной эффективности и в соответствии с требованиями по C/N. DVB-S2 способен вместить любой формат входного потока, включая один или несколько транспортных потоков MPEG, непрерывные битовые потоки, пакеты IP, а также и ATM.
Характеристики системы DVB-S2

В зависимости от выбранной скорости кода и типа модуляции система способна работать при отношении несущей к шуму (C/N) от -2,4 дБ (QPSK 1/4) до 16 дБ (32APSK 9/10), в предположении канала с аддитивным гауссовским шумом и идеального демодулятора. Эти результаты получены при компьютерном моделировании для коэффициента пакетных ошибок (Packet Error Rate) 107 - один пакет транспортного потока с ошибкой за час передачи видео 5 Мбит/с. Диапазон расстояния от предела Шеннона от 0,7 до 1,2 дБ.

В подобном канале в результате можно получить увеличение емкости на 20-35% по сравнению с DVB-S и DVB-DSNG при одинаковых условиях передачи и на 2-2,5 дБ улучшение при приеме при той же спектральной эффективности.

Система DVB-S2 умеет работать в конфигурации "одна несущая на транспондере" или "много несущих на транспондере". Символьная скорость соответствует занимаемой модулированным сигналом полосе частот по уровню -3 дБ, а значение [Символьная скорость х (1+а)] соответствует теоретической полной полосе сигнала после модулятора, где а - коэффициент избирательности. Использование меньших (а = 0,25 и а = 0,20) увеличивает емкость передачи, но одновременно приводит к появлению нелинейных искажений при работе с одной несущей.

При ретрансляции спутником DVB-S2, типы модуляции с квазипостоянной огибающей спектра (QPSK и 8PSK) являются более "энергетически" эффективными при одной несущей на транспондере, поскольку они могут работать близко к режиму насыщения. 16APSK и 32APSK, которые по своей природе более чувствительны к нелинейным искажениям, требуют для работы квазилинейных транспондеров (то есть с большим "недонасыщением" по выходу - Output Back-Off, OBO). Этот эффект может быть устранен за счет применения технологий компенсации нелинейностей в оборудовании передающей станции. При наличии на транспондере многих несущих он должен поддерживаться в квазилинейной рабочей области (то есть с большим ОВО) для предотвращения значительной интермодуляционной интерференции между сигналами.
DVB-S2 в России

Благодаря своим техническим характеристикам DVB-S2 - это стандарт будущего и в любом случае вытеснит с рынка DVB-S. В России уже сейчас доступны несколько DVB-S2-транспондеров западных спутников, в которых вещается HDTV. Для HDTV из-за высоких требований к пропускной способности каналов практически нету других вариантов, кроме использования DVB-S2. Оборудование для приема DVB-S2 и HDTV так же присутствует на рынке.

Спутниковые операторы, предлагающие услуги связи через VSAT-терминалы, или уже имеют DVB-S2-транспондеры на российских спутниках, или планируют запуск DVB-S2 в ближайшее время.
